Tour u okviru desktop računara

Unutar slučaja

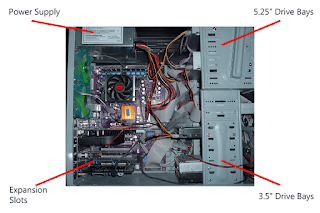

Razumevanje načina na koji se mnogi delovi računara međusobno povezuju unutar vašeg računara počinje sa kućištem , koji fizički ugrađuje većinu komponenti.

• Napajanje: The Napajanje se povezuje sa skoro svaki uređaj u PC da daje struju. Nalazi se na zadnjem delu kućišta.
• Drive Bays: Udaljeni od 5,25 "i 3,5" kućišta imaju mnoge vrste uređaja za skladištenje koje bi računar mogao da sadrži.
• Prorezi za proširenje: Slotovi za proširenje na zadnjoj strani kućišta posebno su izrezani, tako da se periferije povezane sa matičnom pločom mogu proširiti sa kućišta radi lakšeg povezivanja sa spoljnim uređajima kao što su štampači, monitori i drugi spoljni uređaji.

Matična ploča

Je matična ploča se montira unutar računara slučaj i čvrsto povezan preko malih vijaka kroz prethodno izbušene rupe. Sve komponente na računaru se na jedan ili drugi način povezuju na matičnu ploču.

• Kartice za proširenje: matične ploče obično sadrže niz slotova za unutrašnje periferne kartice kao što su video kartice i zvučne kartice za povezivanje.
• Konektori zadnjeg panela: Konektori na zadnjem panelu proširuju zadnji deo kućišta za povezivanje sa spoljnim periferijama.
• CPU i Memorija Sockets: The CPU i memorije spojiti direktno na matičnu ploču preko konektora i memorijskih slotova CPU socketa.
• Konektori uređaja za skladištenje: uređaji za skladištenje su povezani preko kablova do matične ploče. Postoje posebni konektori za diskete , optičke uređaje i čvrste diskove .

CPU i Memorija

• CPU: The CPU priključuje direktno na CPU priključak na matičnoj ploči nalazi unutar računara. CPU se ubacuje u utičnicu sa strane, a mala poluga pomaže da je obezbedi. Na nekim slikama matične ploče, možda ćete videti veliki ventilator koji se nalazi na vrhu CPU-a kako bi vam pomogao u distribuciji toplote.
• Memorija: Memorija se instalira u memorijske utičnice koje se nalaze na matičnoj ploči. Oni se lako mogu locirati tako što traže male šarke sa obe strane koje blokiraju memoriju na mestu.

Uređaji za skladištenje

Pogoni za skladištenje, kao što su čvrsti diskovi , optički diskovi i diskete, svi se povezuju na matičnu ploču preko kablova i montiraju se unutar računara.

• SATA kablovi: Ovaj primjer prikazuje dva hard diska koji se povezuju na matičnu ploču preko  SATA  kablova za brz pristup čvrstom disku. Još jedna vrsta veze je starija PATA  kablovska veza, ali na ovom slici nije prikazan primer.
• Konektori napajanja: Snaga iz napajanja se isporučuje na oba pogona preko kablova koji se priključuju na priključak za napajanje na uređajima.

Periferne kartice

Periferne kartice, kao što je grafička kartica  , povezuju se sa kompatibilnim slotovima na matičnoj ploči , unutar računara.

• PCI konektor: Ova periferna kartica je dizajnirana sa PCI konektorom i mora se koristiti u ovom slotu na matičnoj ploči.

Ostale vrste perifernih kartica uključuju zvučne kartice , bežične mrežne kartice, modeme i još mnogo toga. Sve više i više funkcija koje se obično nalaze na perifernim karticama, kao što su video i zvuk, integriraju se direktno na matičnu ploču kako bi se smanjili troškovi.

Većina spoljnih perifernih uređaja se povezuje sa konektorima matične ploče koji se protežu od zadnjeg kućišta .

• USB portovi: uređaji poput miševa , tastatura , digitalnih fotoaparata, skenera i štampača često se povezuju na matičnu ploču preko USB portova.
• LAN port: LAN port se koristi za povezivanje računara sa lokalnom mrežom ili sa brzim internetskim uslugama.
• VGA i HDMI portovi: Na ovoj matičnoj ploči, postoji HDMI port i  VGA port za obezbeđivanje video zapisa na te tipove uređaja za prikazivanje.
• Audio portovi:  integrirani linijski izlaz, mikrofon i linijski ulaz omogućavaju pristup integrisanom zvuku, što znači da nema potrebe za zvučnim karticama na ovom računaru.
• PS / 2 portovi:  Starije tastature i miševi koji nisu USB uređaji povežuće se na računar putem PS / 2 portova koji nisu prikazani na slici iznad. Noviji računari obično ne dolaze sa PS / 2 priključcima.
• Serijski i paralelni portovi:  Takođe nisu prikazani serijski port i paralelni port koji omogućavaju povezivanje sa štampačima i drugim spoljnim uređajima. Kao i miševi i tastature, ovi uređaji su u osnovi zamenjeni USB-om.
